O Guia Definitivo do Dimensionamento de Tubulação no Bombeamento Solar
Você sabia que o erro mais comum em projetos de bombeamento solar acontece bem longe dos painéis e da bomba? Estamos falando do dimensionamento da tubulação.
Muitos instaladores e produtores rurais ainda acreditam no mito de que “um diâmetro menor deixa a tubulação mais leve, exigindo menos esforço da bomba”. Na prática, o efeito é exatamente o oposto!
Neste artigo, a Aguasolar explica como o diâmetro correto e a escolha da pressão do cano garantem a eficiência do seu sistema e protegem o seu bolso.
O Grande Mito: Menos Peso vs. Menor Atrito
Pensar apenas no “peso” da água dentro do cano é um erro de física básica. O fator que realmente manda no rendimento de um sistema de bombeamento é a velocidade da água dentro da tubulação, que gera o atrito e a chamada perda de carga.
Quando você força um grande volume de água a passar por um cano muito estreito, acontecem duas coisas:
- A velocidade dispara:O líquido precisa “correr” para passar pelo estrangulamento.
- A perda de carga aumenta: O atrito da água com as paredes do cano cria uma resistência gigantesca.
Isso significa que a sua bomba precisará fazer muito mais força para vencer o atrito do que para vencer a própria altura da propriedade. Resultado? Desperdício de energia e desgaste prematuro do equipamento.
Entendendo a Pressão Nominal (PN) da Tubulação
Entendendo a Pressão Nominal (PN) da Tubulação
Além do diâmetro, existe outra sigla vital estampada nos tubos que você precisa conhecer: a PN (Pressão Nominal).
A classe de pressão nominal indica a pressão máxima de trabalho que aquele tubo suporta de forma contínua, medida em metros de coluna d’água (mca) ou bar. Por exemplo:
- Tubo PN 40 (ou Classe 6):Suporta até 40 mca de pressão.
- Tubo PN 80 (ou Classe 15): Suporta até 80 mca de pressão.
Por que isso importa no bombeamento solar?
Se você utilizar um tubo com PN abaixo da pressão que a sua bomba gera, o cano vai estourar ou apresentar vazamentos constantes. Por outro lado, usar um tubo PN 125 onde a pressão máxima do sistema é de apenas 30 mca é um desperdício de dinheiro, pois o cano é muito mais caro e espesso.
Além disso, tubos com PN maior têm paredes mais grossas, o que reduz o diâmetro interno livre para a água passar, aumentando o atrito se você não recalcular o projeto.

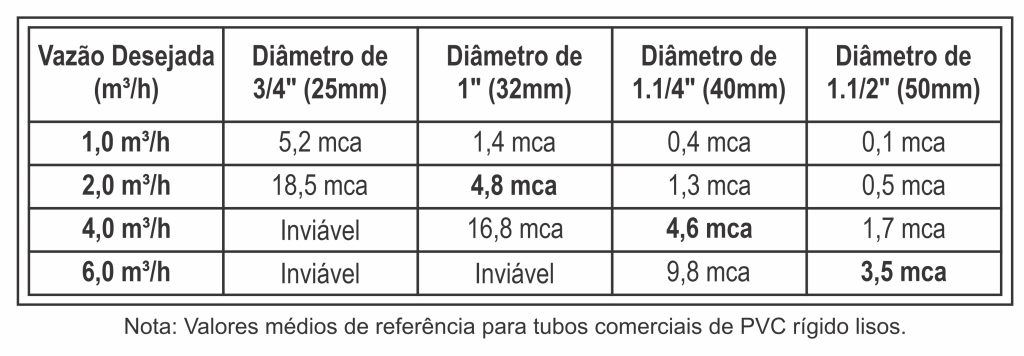

Tabela Prática: O Impacto do Diâmetro na Perda de Carga
Para ficar fácil de entender o prejuízo de um cano fino, veja a tabela abaixo. Ela mostra quantos metros de altura fictícia (mca) a sua bomba precisa empurrar a mais a cada 100 metros de tubulação de PVC corrida, dependendo da vazão e do diâmetro escolhido:
Como ler essa tabela?
Se você precisa de uma vazão de 4,0 m³/h e usa um cano de 1″, a cada 100 metros de distância a sua bomba terá que fazer uma força equivalente a subir 16,8 metros a mais de altura só para vencer o atrito! Mudando para o cano correto de 1.1/4″, essa resistência cai para apenas 4,6 mca. Menos força significa mais água na caixa com menos placas solares.

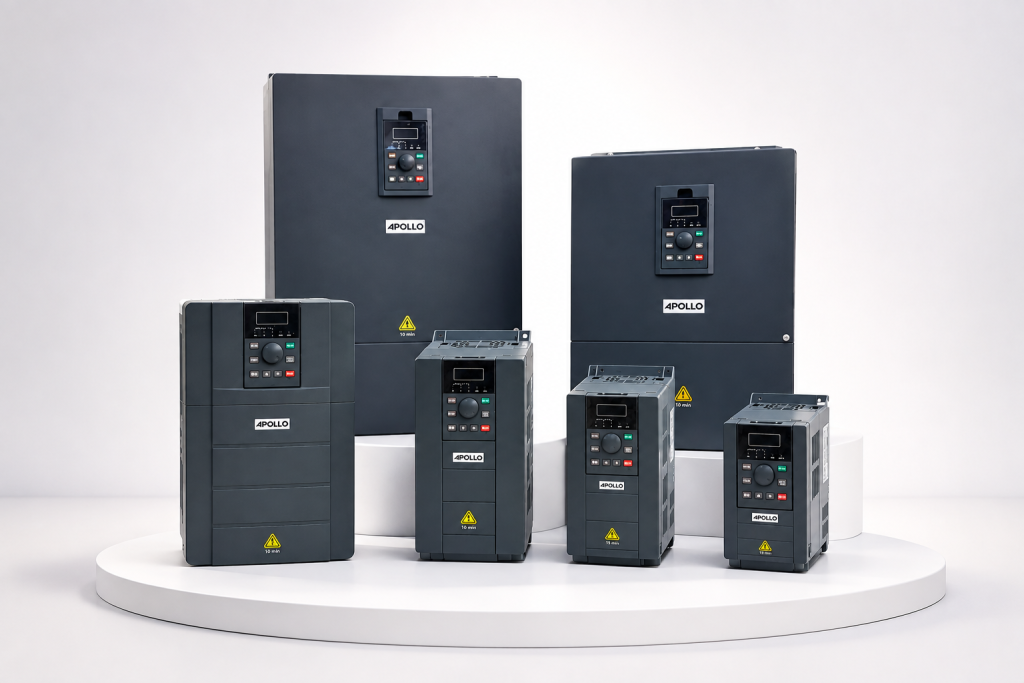

Como o Inversor Apollo Resolve Esse Desafio?
Para que o dimensionamento da tubulação e a escolha da classe PN funcionem em perfeita harmonia, a escolha da tecnologia de controle é fundamental. É aqui que entra o Inversor Apollo, peça-chave nos projetos da ÁguaSolar.
O Inversor Apollo possui tecnologia de ponta para ler as condições do sistema em tempo real. Se a tubulação estiver mal dimensionada ou se o atrito for muito alto devido a um tubo muito estreito, a bomba exigirá mais corrente elétrica. O inversor da marca Apollo identifica essa sobrecarga, ajustando a frequência para proteger o motor contra queimas, além de alertar o operador sobre a anomalia através de seu painel inteligente.
Outro ponto crucial: o Inversor Apollo conta com a função de rampa de aceleração e desaceleração. Isso significa que a bomba liga e desliga de forma suave, evitando o terrível golpe de aríete (aquele impacto violento da água quando a bomba para de funcionar repentinamente). Essa tecnologia da marca Apollo alivia o estresse físico na tubulação, protegendo os canos (independentemente da classe PN) contra rachaduras e rompimentos nas conexões.
Economia Inteligente na ÁguaSolar
Economizar na compra do cano reduzindo a bitola ou escolhendo uma classe de pressão errada é o famoso “barato que sai caro”. De nada adianta investir em painéis solares de última geração e no robusto Inversor Apollo se a energia gerada for desperdiçada empurrando a água contra um cano estrangulado ou que vive estourando.
Na ÁguaSolar, nós calculamos com precisão matemática o diâmetro e a PN correta da sua tubulação, cruzando os dados de distância, desnível e a potência exata do seu Inversor Apollo. O resultado é água na caixa com o menor custo operacional do mercado.
Precisa dimensionar ou corrigir o bombeamento da sua fazenda ou empresa? Fale com a nossa equipe de engenharia hoje mesmo!
